Петли диэлектрического гистерезиса
4 мая 2009



Задача: Найти ошибки в дизайне слайда и показать как можно сделать лучше.

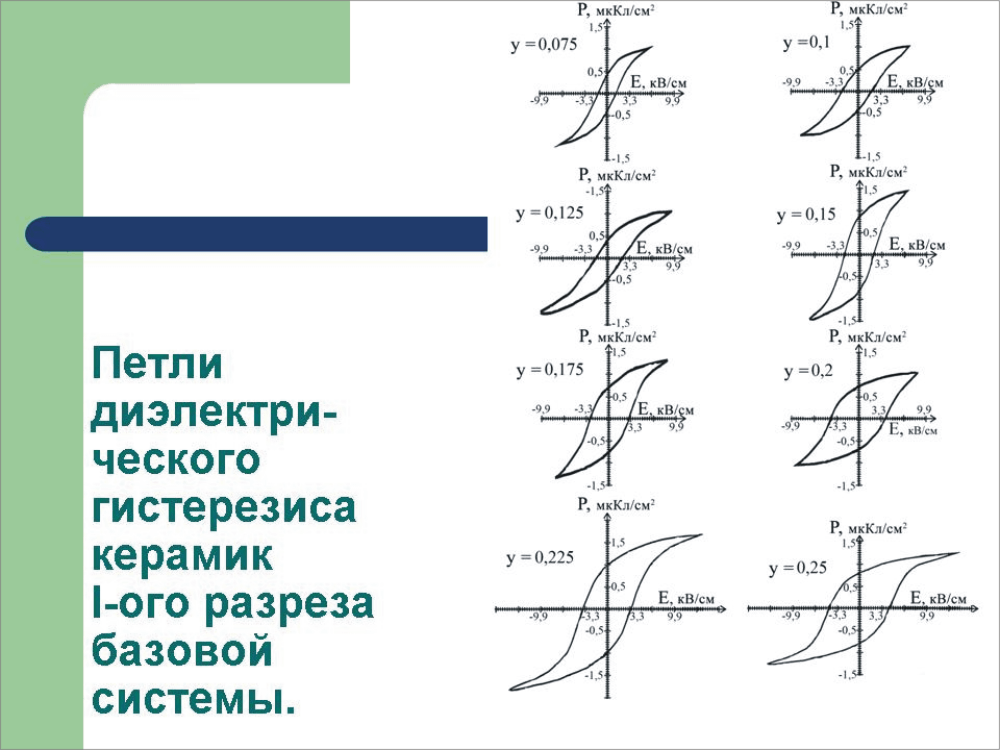

Посмотрим на один из ключевых слайдов из презентации к пробной защите диплома «Поляризационные характеристики релаксорных керамик многокомпонентной системы с участием , , ».

На слайде показано как изменяется петля гистерезиса при разных значениях y.
На этом слайде использован интересный прием. Изменение пертли показано на отдельных небольших картиночках, причем картиночки показаны вместе. Такой дизайн похож на мультипликацию и позволяет увидеть движение на неподвижной поверхности. Однако, хороший по сути прием реализован весьма плохо и эффект мультипликации не создается.

Тут можно выделить несколько проблем.

Во-первых, если присмотреться, то можно заметить, что оси в которых построены петли слегка разные. <Картинка с красными проблемами> Изначально автор сделал оси слишком маленькими, поэтому когда петля подросло, ему пришлось немного удлиннить оси. Такая, на первый взгляд, мелочь создает неприятный эффект. Кажется, что последние две петли слегка растянуты и сравнивать их с первыми нельзя.

Во-вторых, тут полно лишних чернил. В действительно тут, можно сказать, все наоборот. Оси, которые по своей сути вторичны, толще чем сами петли. Из-за этого петли теряются и глаз уже не способен быстро и комфортно сравнивать как одна петля изменилась относительно другой.

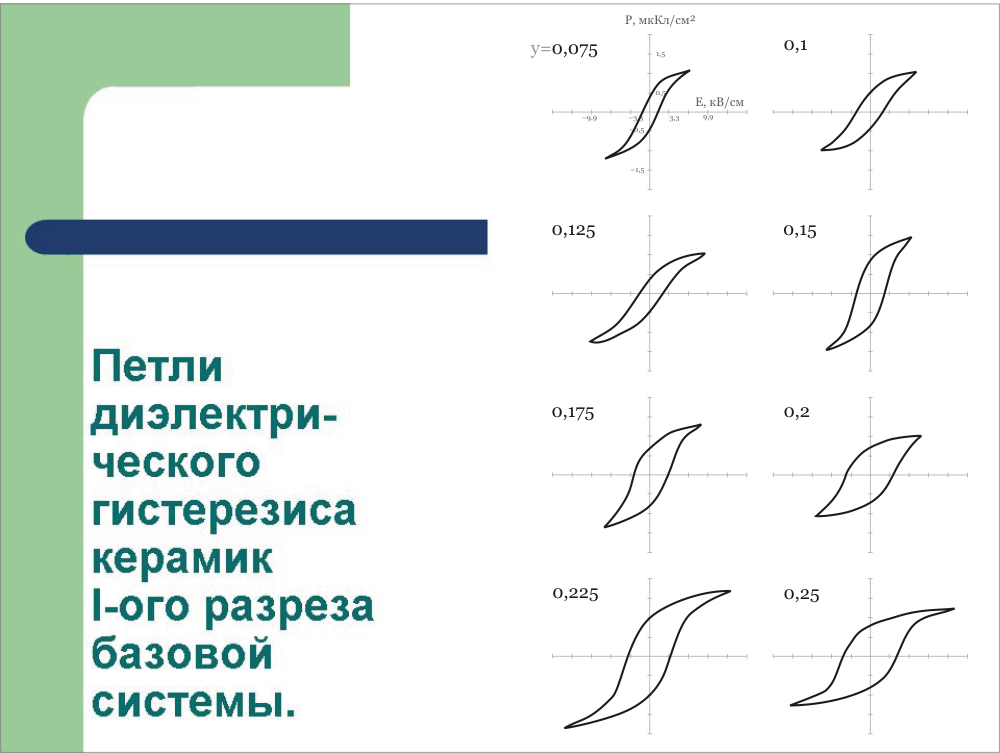

Если избавиться от этих досадных ошибок, то движение петель становиться видно.
Этот дизайн можно еще слегка улучшить. Большие бесполезные элементы оформления стандартной темы «Консул» из ПауэрПоинта занимают приличную часть слайда и делают надпись практически не читаемой.

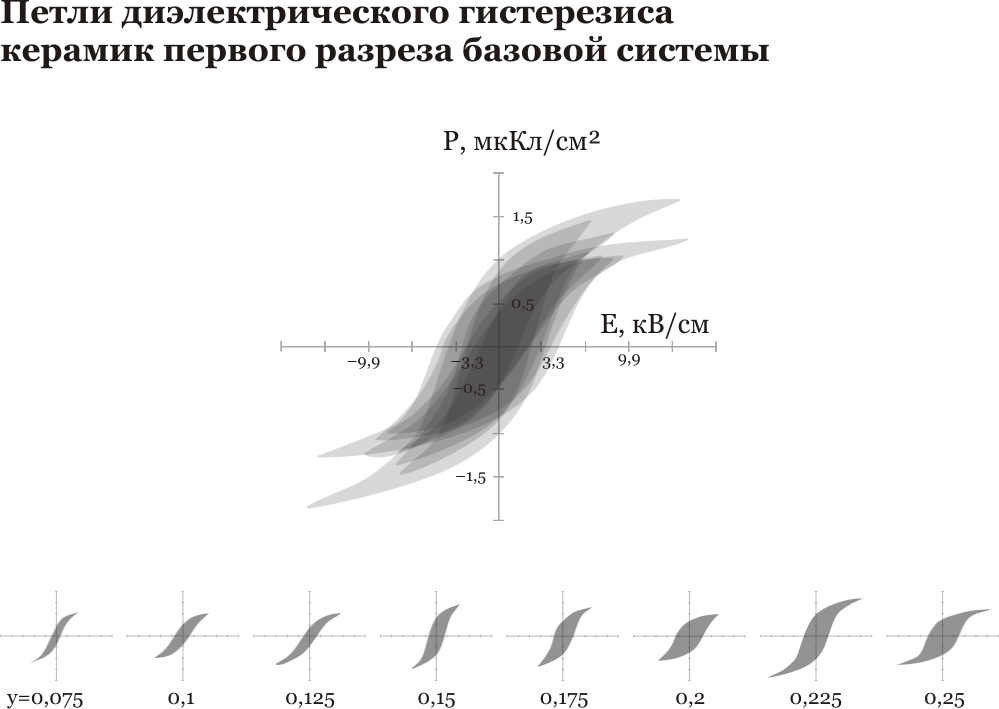

Если убрать все лишнее, то «пляска» петель становиться отчетливо видна.
